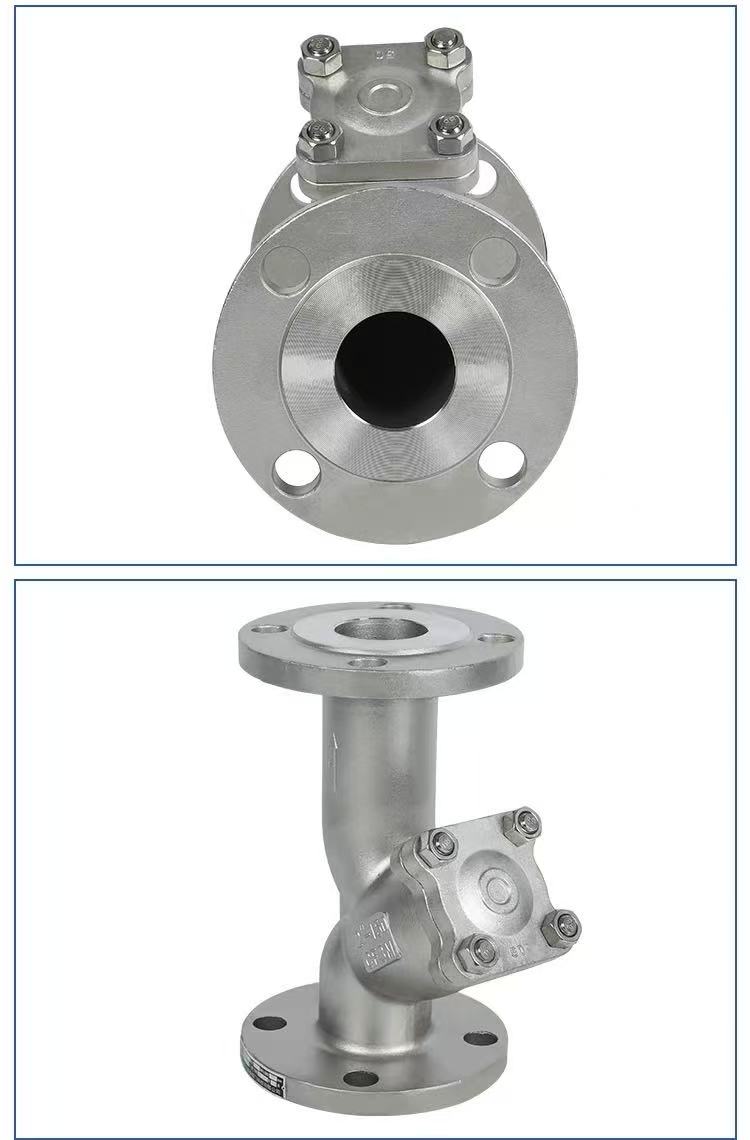

Amerikkalainen vakiolaippainen Y-tyyppinen suodatin

Toimintaperiaate

Shenchin tehtaan integroitu American Standard Flange Y-tyyppinen suodatin toimii suodattimen näytön sieppausperiaatteella. Väliaine tulee koteloon tulopäästä ja virtaa suodatinverkon läpi Y-muotoisen rakenteen sisällä. Kiinteät epäpuhtaudet ovat tukossa suodatinverkon sisällä, kun taas puhdas väliaine kulkee ulostulopään läpi ja poistuu siitä. Suodatinverkon kokonaispinta-ala on 3-4 kertaa putken poikkipinta-ala, mikä johtaa alhaiseen vastukseen ja nopeaan virtaukseen. Tyhjennystä varten irrota pohjatulppa tai irrota laipan kansi, irrota suodatinverkko, puhdista se ja asenna se sitten takaisin. Päärunko on valmistettu WCB-, SUS304 (CF8) tai SUS316L (CF3M) materiaaleista integroidulla valuprosessilla, mikä johtaa saumattomaan koteloon ja luotettavaan paineenkestoon. Shenchin tuotteet soveltuvat öljy-, kemian- ja vedenkäsittelyteollisuuden putkistojen epäpuhtauksien suodatukseen.

Tuoteparametrit

Tuotteen nimi: American Standard Flange Y-tyyppinen suodatin	Tekniset tiedot: (1/8"-4") DN6-DN100Tekniset tiedot: (1/8"-4") DN6-DN100
Nimellispaine: PN16	Rungon materiaali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardit: ANSI, BS, DIN, ISO, JIS	Sovellettava lämpötila: -20 ℃ ~ +150 ℃ (normaali), +350 ℃ (korkean lämpötilan tyyppi), -196 ℃ (matalalämpötilatyyppi)
Sisäinen metallimateriaali: WCB, SUS304 (CF8), SUS316L (CF3M)	Keskilämpötila: Korkea lämpötila, matala lämpötila, keskilämpötila, normaali lämpötila
Käyttötapa: Manuaalinen	Tiivisteet: EPDM, PPL
Kytkentätapa: Laippaliitäntä	Käyttökohteet: Vesi, ilma, kaasu, öljy, nesteet jne.
Alkuperä: Kiina	Näyte: Näytteitä saatavilla

Tärkeimmät kohdat asennuksessa

Suunnan vahvistus, laipan kohdistus ja kiristys sekä putkilinjan tuki ja suojaus.

Kun asennat Shenchi American Standard Flange Y-tyypin suodattimia, kiinnitä huomiota kolmeen avainkohtaan: Vahvista ensin virtaussuunta. Venttiilin rungossa olevan nuolen tulee olla linjassa väliaineen virtaussuunnan kanssa, ja suodatinverkko tulee asentaa alaspäin epäpuhtauksien laskeutumisen helpottamiseksi. Toiseksi, varmista laipan kohdistus ja kiristys. Laippapintojen tulee olla yhdensuuntaisia ​​ja samankeskisiä, tiiviste keskitetty ja pultit kiristettävä vinottain vaiheittain, jotta vältetään vaipan muodonmuutos. Kolmanneksi varmista putkiston tuki ja esisuodattimen suojaus. Suodatin ei saa kestää putkilinjan painoa; putkisto on puhdistettava ennen asennusta suurten hiukkasten poistamiseksi. Shenchi tarjoaa yksityiskohtaiset asennusohjeet, tukee ODM/OEM-räätälöintiä ja suodattimen silmäkokoa voidaan säätää tarpeen mukaan suodattimen pitkän aikavälin vakaan toiminnan varmistamiseksi.

Tehokkaasti suodatettuja aineita

Shenchi ASME:n standardilaippaiset Y-tyypin suodattimet suodattavat ensisijaisesti kiinteää suspendoitunutta ainetta putkistossa. Näitä ovat: hitsauskuona, rautalastut ja putkistojen hitsauksesta syntyneet ruostejäämät; rakentamisesta jäänyt hiekka, maaperä, hamppukuidut ja tiivistejäämät; itse väliaineen kuljettamat hiukkaset, kiteet ja sedimentit; ruostehilse ja hilseilypalat putkilinjan vanhenevasta ja irtoavasta sisäseinästä; ja metallilastut ja muut voiteluöljyn epäpuhtaudet. Suodatustarkkuus on valittavissa väliltä 50-300 mesh, riippuen materiaalin vaaditusta puhtaudesta. Kiinassa valmistetut ASME-standardilaippaiset Y-tyypin suodattimet on valmistettu WCB-, SUS304- ja SUS316L-materiaaleista, ja ne tarjoavat korroosionkestävyyden ja soveltuvuuden erilaisiin materiaaleihin.

Suodatukseen soveltumattomat aineet

Shenchi ASME B -laippa Y-tyypin suodattimet eivät sovellu seuraavien aineiden suodattamiseen: väliaineeseen liuenneet kemikaalit (kuten suolat suolavedessä, hapot ja emäkset liuoksissa); öljy-vesi-emulsiot; viskoosit tahnat tai kolloidit; kuituiset pehmeät epäpuhtaudet (jotka voivat tunkeutua suodatinverkon ympärille tai kietoutua sen ympärille); ja kaasumaiset epäpuhtaudet kaasumaisissa väliaineissa. Näille materiaaleille on valittava muun tyyppiset suodattimet. Myydessään ASME B -laippaisia ​​Y-tyyppisiä suodattimia Shenchi vahvistaa materiaalin ominaisuudet asiakkaan kanssa virheellisen valinnan välttämiseksi. ASME B laippa Y-tyyppiset suodattimet hinnastoineen sisältävät tarkat valintaohjeet.
