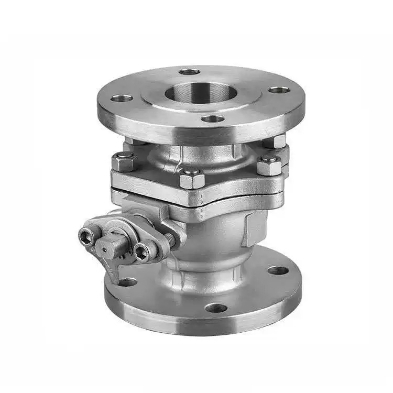

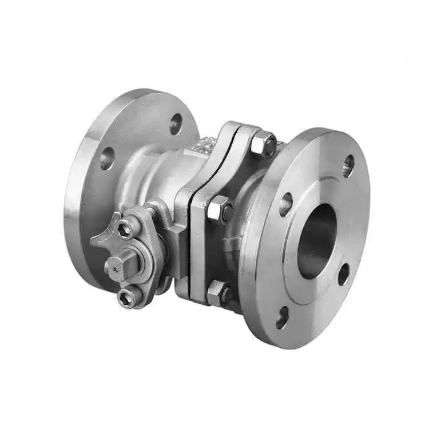

Amerikkalainen standardi laipallinen palloventtiili

Toimintaperiaate

Väliaineen virtausta ohjataan kiertämällä palloa 90°.

Pallon keskellä on läpimenevä reikä, jonka halkaisija on sama kuin putken. Kun kahva tai toimilaite pyörittää palloa 90°, kunnes läpimenevä reikä on kohdakkain putken akselin kanssa, väliaine virtaa vapaasti ilman esteitä, venttiili on täysin auki ja virtausvastus on lähes nolla. Kun pallo pyörii vielä 90°, kunnes läpimenevä reikä on kohtisuorassa putkeen nähden, kiinteä pallomainen pinta sulkee kokonaan kulkureitin, venttiili sulkeutuu ja luotettava sulku saavutetaan.

American Standard laipallinen palloventtiili käyttää kaksisuuntaista tiivistysrakennetta, joka mahdollistaa väliaineen pääsyn sisään mistä tahansa suunnasta ilman virtaussuuntarajoituksia. Pehmeät tiivisteet (PTFE/PPL) takaavat nollavuotoja, kun taas kovat tiivisteet sopivat korkeaan lämpötilaan ja korkeaan paineeseen. Venttiilin varressa on puhallusta estävä rakenne, joka varmistaa turvallisuuden ja luotettavuuden korkeassa paineessa. Shenchi ASME -standardin laippapalloventtiilit valmistetaan tiukasti API 608 -standardien mukaisesti, ja ne tarjoavat nopean toiminnan ja tiiviin tiivistyksen, mikä tekee niistä ihanteellisia sulkuventtiilejä ASME-standardin mukaisille putkistolle öljy-, kemian- ja maakaasuteollisuudessa.

Tuoteparametrit

Tuotteen nimi: American Standard laipallinen palloventtiili	spesifikaatiot: (1/8"-4") DN6-DN100
Nimellispaine: PN16	Rungon materiaali: WCB, SUS304 (CF8), SUS316L (CF3M) Rungon materiaali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardit: ANSI, BS, DIN, ISO, JIS	Sovellettava lämpötila: -20 ℃ ~ +150 ℃ (normaali), +350 ℃ (korkea lämpötila), -196 ℃ (matala lämpötila)
Sisäinen metallimateriaali: WCB, SUS304 (CF8), SUS316L (CF3M)	Keskilämpötila: Korkea lämpötila, matala lämpötila, keskilämpötila, normaali lämpötila
Toimintatapa: Manua	Tiivisteet: EPDM, PPL
Kytkentätapa: Laippaliitäntä	Käyttökohteet: Vesi, ilma, kaasu, öljy, nesteet jne.
Alkuperä: KiinaAlkuperä: KiinaAlkuperä: KiinaAlkuperä: Kiina	Näyte: Näytteitä saatavilla

Rakenteen ja suunnittelun kohokohdat

Shenchin korkealaatuisissa amerikkalaisissa standardinmukaisissa laipallisissa palloventtiileissä on ydinrakenne, joka koostuu venttiilirungosta, pallosta, karasta ja istukkatiivisteistä. Pallo voi olla joko kelluva pallomalli (DN50 ja alle) tai kiinteä pallomalli (DN50 tai enemmän). Pallon läpimenevä reikä vastaa putken sisähalkaisijaa, jolloin virtausvastus on lähes nolla täysin auki. Varren puhallusta estävä rakenne estää varren lentämistä ulos korkean paineen alaisena. Antistaattinen laite varmistaa johtavuuden pallon ja varren välillä, mikä estää staattisen sähkön kertymisen. Shenchi tarjoaa yksityiskohtaisia ​​teknisiä parametritaulukoita ASME-laippapalloventtiileille, joiden tarjoukset ovat saatavilla, helpottaakseen tarkan mallin valintaa ja budjetin laskemista asiakkaille.
