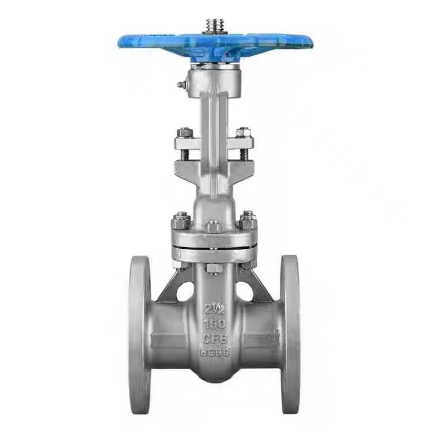

Amerikkalainen standardi nouseva varsi laipallinen luistiventtiili

ASME:n nousevan varren laippaporttiventtiilin toimintaperiaate

Kun käyttäjä kääntää käsipyörää, käsipyörä käyttää venttiilin karaa pyörimään. Venttiilin varren yläpäässä oleva puolisuunnikkaan muotoinen kierre kytkeytyy venttiilin varren mutteriin, mikä muuttaa pyörivän liikkeen aksiaaliseksi lineaariseksi liikkeeksi. Koska venttiilin varsi ja portti on yhdistetty, venttiilivarsi ajaa portin nousemaan tai laskemaan yhdessä.

Avaa venttiili kääntämällä käsipyörää vastapäivään. Venttiilin varsi ajaa portin liikkumaan ylöspäin lineaarisella liikkeellä, jolloin portti irtoaa venttiilin istukasta. Kun portti nostetaan korkeudelle, joka vastaa kaksi kertaa venttiilin nimellishalkaisijaa, nesteen kulku on täysin esteetön ja venttiili on täysin auki. Käsipyörä käännetään käytön aikana tyypillisesti asentoon, jossa sitä ei voi enää kääntää, ja sitten käännetään puoli kierrosta taaksepäin yhden kierroksen verran, jotta saavutetaan täysin auki-asento, mikä estää venttiilin karaa lukkiutumasta lämpötilan muutoksien vuoksi.

Sulje venttiili kääntämällä käsipyörää myötäpäivään. Venttiilin varsi ajaa portin liikkumaan alaspäin lineaarisella liikkeellä, jolloin portti painaa venttiilin istukkaa vasten. Käsipyörän kohdistama vääntömomentti synnyttää pakotetun tiivistysvoiman, ja putkilinjassa olevan väliaineen paine painaa myös porttia toista venttiilin istukkaa vasten muodostaen itsetiivistyvän vaikutuksen. Tämä kaksoistoiminto varmistaa, ettei vuotoja suljeta.

Nousevan varren portin venttiilin ydinominaisuus on, että venttiilin kara nousee ja laskee synkronisesti portin kanssa. Käyttäjät voivat visuaalisesti määrittää venttiilin auki/kiinni-tilan tarkkailemalla venttiilin varren pituutta, joka ulottuu venttiilin kannen yli – mitä pidempi kara ulottuu, sitä leveämmin venttiili on auki; kun kara on täysin sisään vedettynä, venttiili sulkeutuu.

On erityisen tärkeää huomata, että ASME (American Standard) nousevan varren laippaluistiventtiilejä voidaan käyttää vain täysin auki tai täysin suljetussa asennossa, eikä niitä voi käyttää ohjausventtiileinä. Jos se jätetään osittain avoimeen asentoon pitkäksi aikaa, nopeasti virtaava väliaine kuluttaa tiivistepintoja aiheuttaen kulumista portissa ja istukassa, mikä johtaa lopulta venttiilin vuotamiseen. Lisäksi väliaine voi virrata sisään luistiventtiilin kummaltakin puolelta kumpaankin suuntaan, mikä eliminoi tarpeen harkita virtaussuuntaa asennuksen aikana ja helpottaa paikan suunnittelua.

Tuoteparametrit

Korkean lämpötilan ja korkean paineen kesto

Shenchi ASME -standardin nousevan varren laipallisilla luistiventtiileillä on kaksi keskeistä suorituskykyetua: korkean lämpötilan kestävyys ja korkea paineenkestävyys. WCB-materiaali kestää jopa 425 ℃ lämpötiloja, kun taas ruostumaton teräs soveltuu laajemmalle lämpötila-alueelle. Luokan 150 paineluokitus, käyttöpaine saavuttaa 1,9 MPa huoneenlämpötilassa, ylittää PN16-standardin. Tiivisteitä on saatavana korkeita lämpötiloja kestäviä PPL- tai vedenkestäviä EPDM-tyyppejä. Kiinassa valmistettu Shenchi toteuttaa kattavan laadunvalvonnan raaka-aineista valmiisiin tuotteisiin, mikä varmistaa pitkän aikavälin vakaan toiminnan korkeissa lämpötiloissa ja korkeassa paineessa.

Luotettava korkeapainesuorituskyky, joka ylittää luokan 150 standardit

Shenchin ASME B16.10 -standardin mukainen nousevan varren laippaventtiili tarjoaa luotettavan korkeapaineenkestävyyden. Laippaliitos on ASME B16.10 -standardien mukainen, pultit on kiristetty tasaisesti ja paineen jakautuminen tasaisesti tiivisteissä. Class 150 -luokitus tarjoaa 1,9 MPa:n työpaineen huoneenlämpötilassa, ja mitattu painemarginaali on suuri. Venttiilin rungon seinämän paksuus on suunniteltu ASME-standardien mukaisesti, mikä ylittää kansalliset standardit turvallisuuden parantamiseksi. Shenchi tarjoaa alennettuja ASME-standardin nousevan varren laippaluistiventtiilejä; irtotavaraostot ovat oikeutettuja alennuksiin ja takaavat pitkän aikavälin vakaan toiminnan korkeapaineisissa olosuhteissa.

Tehtaan suorat hankinnat ja OEM-räätälöintituki

Shenchi, ASME (American Standard) nousevan varren laippasulkuventtiilien toimittaja, tarjoaa näytteiden valmistuspalveluita. Tarjoamme alennettuja ASME nousevan varren laippaluistiventtiilejä läpinäkyviin tehdashintoihin, mikä eliminoi välikäsien lisähinnat. Tuemme ODM- ja OEM-räätälöintiä; materiaalit, halkaisijat, laippastandardit ja käyttötavat voidaan säätää tarpeidesi mukaan. ASME nousevan varren laippasulkuventtiilimme ovat helppohoitoisia, yksinkertaisen rakenteen ja alhaiset ylläpitokustannukset. Kiinassa valmistetut Shenchi ASME nousevan varren laippasulkuventtiilit ovat laadultaan luotettavia ja niillä on vakaat toimitusajat. Globaalit asiakkaat ovat tervetulleita ottamaan yhteyttä Shenchiin saadakseen yksityiskohtaiset tekniset parametrit ja viimeisimmät edulliset tarjoukset.
