Naaraslanka x Butt-Weld Union

Ammattimaisena putkiliitosten valmistajana Kiinassa Shenchi esittelee Female Thread x Butt-Weld Unionin – komposiittiputkiliittimen, joka yhdistää saumattomasti naaraskierteisen pään päittäishitsipäähän yhdeksi yksiköksi.

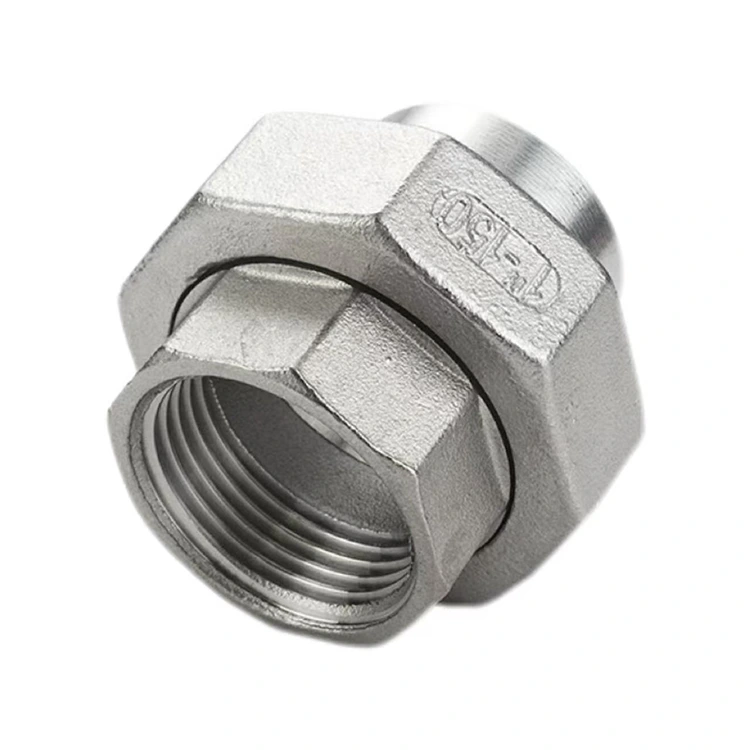

Suorituskykyisenä liittimenä Female Thread x Butt-Weld Unionin ydintoiminto on helpottaa saumatonta rajapintaa kierreliitosjärjestelmien ja hitsattujen putkistojärjestelmien välillä. Naaraskierteinen pää on tarkkuustyöstetty edistyneellä CNC-tekniikalla, mikä varmistaa tarkat kierreprofiilit ja luotettavan tiivistyksen; se mahdollistaa suoran liittämisen ulkopuolisiin kierteisiin laitteisiin, kuten venttiileihin, hanoihin ja instrumentteihin.

Päittäishitsipäässä on esikoneistettu viiste (viiste), joka on suunniteltu sulautuvaksi suoraan putkilinjaan TIG-hitsauksella (argonkaari) luoden pysyvän, vuotamattoman tiivisteen. Korkealaatuisesta ruostumattomasta teräksestä tai messingistä valmistettu liitos on mitoitettu yli 1,6 MPa:n käyttöpaineeseen ja toimii lämpötila-alueella -20 °C - 120 °C. Sitä käytetään laajasti uusissa rakennusprojekteissa hitsattujen pääputkien liittämiseen kierteitetyillä haaralinjoilla sekä saneerausprojekteissa hitsattujen järjestelmien liittämiseen kierteitettyihin laitteisiin. Tehokkaiden ominaisuuksiensa ansiosta se tarjoaa yksinkertaisen mutta luotettavan ratkaisun monimutkaisiin putkiliitoshaasteisiin.

Tuotteen tekniset tiedot

Ydinrakenteen ja suunnittelun kohokohdat

1. Integroitu komposiittirakenne

Shenchi Female Thread x Butt-Weld Unionissa on innovatiivinen integroitu komposiittirakenne, joka yhdistää tarkasti naaraskierteisen pään ja päittäishitsipään yhdeksi rungoksi. Tämä eliminoi monimutkaisuuden, joka liittyy useiden sovittimien käyttöön, ja vähentää merkittävästi mahdollisia vuotokohtia. Tuote muodostetaan yksivaiheisella taontaprosessilla, jonka tuloksena on tiheä materiaalirakenne ja korkea mekaaninen lujuus.

2. Tarkkuus sisäinen kierre

Naaraskierteinen pää on koneistettu korkean tarkkuuden CNC-laitteilla; kierreprofiili on standardoitu ja kiinnitys on tiukka, mikä täyttää täysin kansainväliset naaraskierre x Butt-Weld -liitokset. Kierremääritykset kattavat BSPP-, BSPT-, NPT- ja metriset standardit, mikä takaa täydellisen yhteensopivuuden useiden kotimaisten ja kansainvälisten uroskierteisten putkien liitososien ja laitteiden kanssa.

3. Optimoitu päittäishitsauksen suunnittelu

Päittäishitsipäässä on esikoneistettu vakioviiste (viiste), mikä eliminoi tarpeen toissijaista paikan päällä tehtävää valmistelua asennuksen aikana. TIG-hitsauksella putkistoon liitettynä hitsiliitos saavuttaa perusmateriaalia vastaavan lujuuden ja muodostaa pysyvän, yhtenäisen putkiston. Putken seinämän paksuus on optimoitu varmistamaan sekä hitsauksen eheys että helppokäyttöisyys.

4. Intermediate Union Structure

Tuotteessa on irrotettava väliliitosrakenne, jossa on tarkkuuskierreliitos ja laadukas tiiviste. Tämä muotoilu varmistaa joustavuuden asennuksen aikana ja helpottaa tulevaa huoltoa. Tarkastusta tai korjausta varten putkisto voidaan irrottaa yksinkertaisesti löysäämällä väliliitosta, jolloin vältytään putkien liitosten leikkaamiselta tai uudelleen hitsaukselta. II. Avainkomponenttien kokoonpano

Shenchi Female Thread x Butt-Weld Union koostuu seuraavista avainkomponenteista:

Runko: Valmistettu korkealaatuisesta 304 ruostumattomasta teräksestä tai messingistä, tarkkuustaottu yhtenä kappaleena.

Liitosmutteri: Valmistettu erittäin lujasta materiaalista, jossa on korroosionestopintakäsittely; suunniteltu estämään kierteiden irtoaminen jopa toistuvan asennuksen ja purkamisen jälkeen.

Tiivistetiiviste: Koostuu erityisestä kumista, joka kestää korkeita lämpötiloja ja ikääntymistä; upotettu upotettuun uraan automaattisen tiivistyksen varmistamiseksi.

Naaraskierrepää: Tarkkuuskoneistettu CNC-tekniikalla, valittavissa on erilaisia ​​kierrestandardeja.

Asennusohjeet

1. Hitsatun pään asennus

Puhdista hitsattu pää ja putken viiste. Säilytä samankeskisyyspoikkeama alle 0,5 mm. Suorita syöttöhitsaus TIG:llä (GTAW) varmistaaksesi täydellisen tunkeutumisen hitsin juureen; Tarkasta hitsaussauman huokoisuuden tai kuonasulkeuksien varalta sen jälkeen, kun korkkiläpi on suoritettu.

2. Naaraskierrepään asennus

Varmista, että uroskierteisen putkiliittimen pinta on puhdas. Ruuvaa urosliitin käsin liitoksen naaraskierteiseen päähän. Kiristä se jakoavaimella määritettyyn vakiovääntömomenttiin; sisäinen tiivistetiiviste puristuu automaattisesti kokoon ja muodostaa vuotamattoman tiivisteen.

3. Varotoimet

Estä asennuksen aikana hitsauksesta syntyneen lämmön siirtyminen tiivistetiivisteen alueelle. Odota, että hitsausliitos jäähtyy kokonaan, ennen kuin suoritat liitosmutterin asennus- tai purkamistoimenpiteitä.

Huolto-ohjeet

Säännöllinen tarkastus: Tarkista kuuden kuukauden välein liitosliitos vuotojen tai löystyneiden kierteiden varalta.

Tiivisteen vaihto: Jos tiivistetiivisteessä on merkkejä ikääntymisestä tai kulumisesta, yksinkertaisesti löysää liitosmutteria vaihtaaksesi sen helposti.

Kierteiden huolto: Levitä kierteisiin pieni määrä ruosteenestoainetta pitkän käytön jälkeen.

Hitsatun pään tarkastus: Tarkista, ettei hitsaussaumassa ole korroosiota tai halkeamia; Jos ongelmia havaitaan, suorita korjaava hitsaus viipymättä.

Järjestelmän huolto: Kun laite on purettava huoltoa varten, löysää yksinkertaisesti keskusliitosmutteri – putkia ei tarvitse leikata.

Miksi valita Shenchi?

1. Tiukka laadunvalvonta

Kattava laadunvalvonta toteutetaan koko prosessin ajan raaka-aineen hankinnasta lopputarkastukseen. Jokaiselle valmiille tuotteelle tehdään 100 % mittatarkastus ja vuototestaus ennen tehtaalta lähtöä.

2. OEM/ODM-räätälöintipalvelut

Tarjoamme räätälöityjä palveluita langoitus-, pakkaus- ja tuotemerkintöihin. Tarjoamme nopean reagoinnin ei-standardivaatimuksiin ja erityisiin materiaalivaatimuksiin.

3. Erittäin kilpailukykyinen tehdashinnoittelu

Suoraan tehtaalta toimittajana tarjoamme alennettuja hintoja ja porrastettuja volyymiperusteisia kannustimia.

4. Pitkäaikaiset, win-win-kumppanuudet

Pyrimme aktiivisesti luomaan pitkäaikaisia ​​yhteistyösuhteita tukkukauppiaiden, suunnittelutoimistojen ja putkiurakoitsijoiden kanssa. V. Aiheeseen liittyvät tuotesuositukset

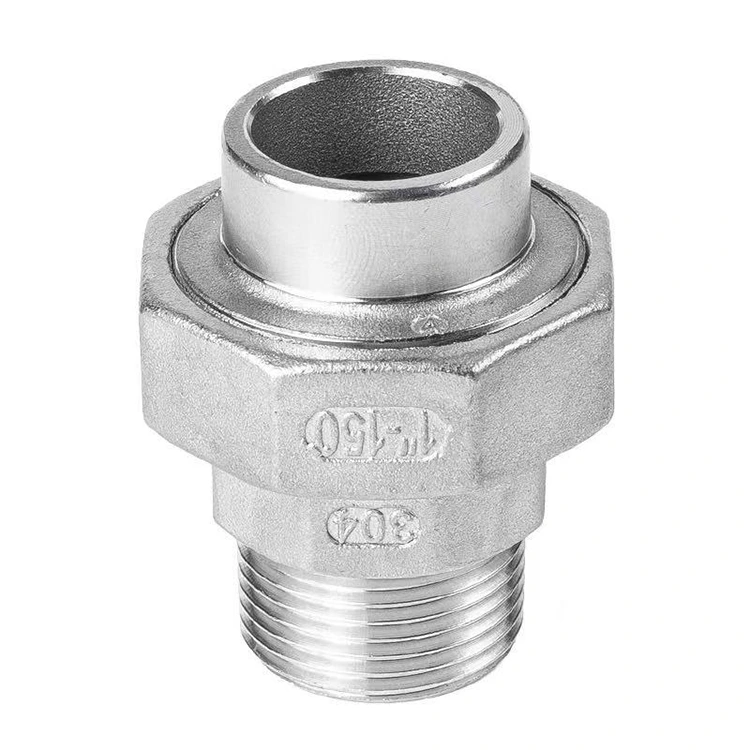

Yrityksemme valmistaa myös samaan sarjaan kuuluvaa täydentävää tuotetta: liitoskappaletta, jonka toisessa päässä on ulkokierre ja toisessa päittäishitsiliitos. Toisessa päässä käytetään ulkokierrettä liittääkseen sisäkierteitettyihin liittimiin, kun taas toisessa päässä on puskuhitsaus. Nämä kaksi tuotetta täydentävät toisiaan täydellisesti ja täyttävät kattavasti sekä kierre- että hitsattujen putkijärjestelmien liitäntävaatimukset. Kutsumme lämpimästi sekä uudet että nykyiset asiakkaat tiedustelemaan ja tekemään tilauksia.

Johtopäätös

Zhejiang Shenchi Female Thread x Butt-Weld Unionin valitseminen – ylpeänä Made in China – tarkoittaa innovatiivisen suunnittelun, luotettavan suorituskyvyn ja kätevän huollon valitsemista. Odotamme innolla yhteistyötä tukkukauppiaiden kanssa maailmanlaajuisesti rakentaaksemme yhdessä valoisampaa tulevaisuutta.
