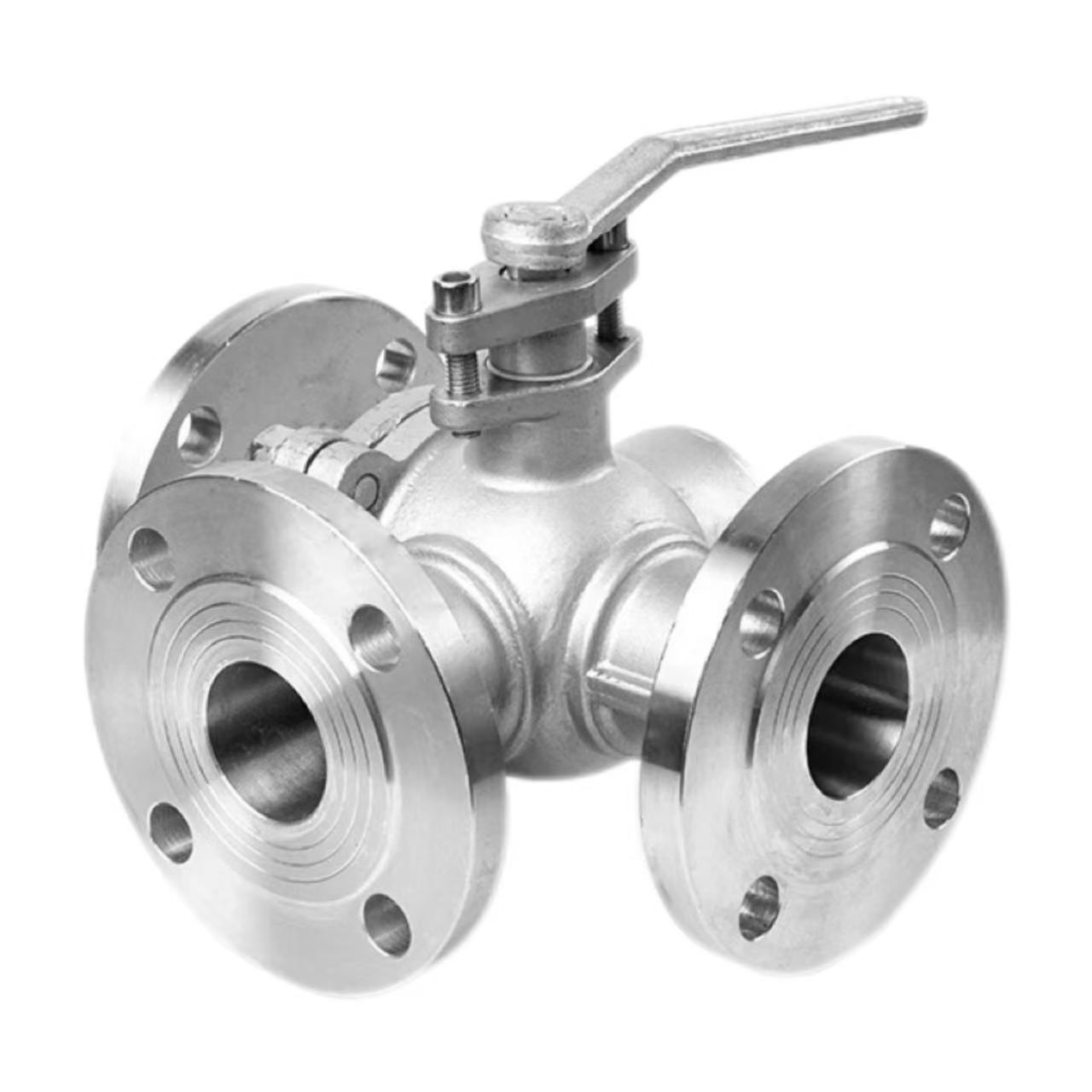

Kolmitie laippapalloventtiili

Toimintaperiaate

Shenchin tehtaan korroosionkestävän kolmitielaippapalloventtiilin toimintaperiaate perustuu palloon leikattuihin L- tai T-muotoisiin kanaviin. Pallo asetetaan venttiilirungon keskelle ja sitä pyöritetään kahvan avulla. Kun pallo pyörii, kanavat ovat kohdakkain eri venttiiliporttien kanssa tai siirtyvät niistä, mikä toteuttaa väliaineen virtaussuunnan vaihdon, yhdistämisen tai jakamisen.

L-muotoinen pallo:

 Kääntäminen 90° mahdollistaa väliaineen siirtymisen tuloaukosta mihin tahansa ulostuloaukkoon, mikä sopii vaihtamaan skenaarioita, joissa on yksi sisääntulo ja kaksi ulostuloa tai kaksi sisääntuloa ja yksi ulostulo, kuten vuorotellen nesteen syöttäminen kahteen reaktoriin.

T-muotoinen pallo:

Kääntämällä 180° kaikki kolme porttia voidaan yhdistää samanaikaisesti tai mitkä tahansa kaksi porttia voidaan yhdistää toisiinsa, mikä sopii kahden median sekoittamiseen ja sitten tulostukseen (yhdistäminen) tai yhden median jakamiseen kahdeksi ulostuloksi (jakaminen), kuten ilmastoinnin kuuman ja kylmän veden sekoitusjärjestelmissä.

Tuoteparametrit:

Tuotteen nimi: Kolmitielaipallinen palloventtiili	Tekniset tiedot: (1/8"-4") DN6-DN100
Nimellispaine: PN16	Rungon materiaali: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardit: ANSI, BS, DIN, ISO, JIS	Sovellettava lämpötila: -20 ℃ ~ +150 ℃ (vakio), +350 ℃ (korkea lämpötila), -196 ℃ (matala lämpötila)
Sisäinen metallimateriaali: WCB, SUS304 (CF8), SUS316L (CF3M)	Keskilämpötila: Korkea lämpötila, matala lämpötila, keskilämpötila, normaali lämpötila
Käyttötapa: Manuaalinen	Tiivisteet: EPDM, PPL
Kytkentätapa: Laippaliitäntä	Käyttökohteet: Vesi, ilma, kaasu, öljy, nesteet jne.
Alkuperä: Kiina	Näyte: Näytteitä saatavilla

Laippaliitännän edut:

Shenchin 3-tie laipalliset palloventtiilit käyttävät laippaliitoksia. Kierreliitäntöihin verrattuna laippaliitännät tarjoavat suuremman paineenkestävyyden; PN16-luokitus kestää vakaasti 1,6 MPa painetta. Purkaminen on kätevää, mikä helpottaa putkiston säännöllistä tarkastusta ja huoltoa. Luotettava tiivistys varmistetaan; laipan tiiviste ja pultit toimivat yhdessä välttäen vuotoriskin. Sopii halkaisijaltaan suuriin putkiin; yli DN50 halkaisijoille, joissa kierreliitokset ovat vaikeita, laipat ovat vakiovalinta. Kiinalainen 3-tielaipallisten palloventtiilien valmistaja Shenchi tarjoaa ANSI-, BS-, DIN- ja JIS-standardien mukaisia ​​laippoja, jotka täyttävät globaalien asiakkaiden tarpeet.

Asennusavainkohta 1: Laipan kohdistus

Laipan kohdistus Kun asennat Shenchi-kolmitielaippapalloventtiilin, laippapinnat on kohdistettava. Kahden laipan tulee olla yhdensuuntaisia ​​ja samankeskisiä, ja poikkeama ei saa ylittää laipan tiivisteen sallittua aluetta. Pultin kohdistuksen pakottaminen aiheuttaa venttiilin rungon muodonmuutoksia, mikä vaikuttaa pallon pyörimiseen ja tiivistyskykyyn. Kohdistuksen jälkeen tiiviste tulee asettaa keskelle, eikä sitä saa siirtää. Edullinen kolmitielaippapalloventtiili ei tarkoita huonoa laatua; Shenchin tuotteet tarjoavat korkean tarkkuuden ja helpomman asennuksen. Korroosionkestävissä kolmitiepalloventtiileissä on standardien mukainen laipan pintakäsittely, mikä varmistaa luotettavamman tiivistyksen.

Asennuskohta kaksi: Pultin kiristys

Laippapultit on kiristettävä vinottain vaiheittain. Lisää vääntömomenttia asteittain 2-3 vaiheessa noudattaen 180° diagonaalista järjestystä. Älä kiristä yhtä puolta kerralla, muuten epätasainen paine tiivisteessä aiheuttaa vuotoja. Pultin kiristysmomentin on oltava vakioarvojen mukainen; Liiallinen kiristäminen vaurioittaa laippaa tai pultteja, kun taas alikiristys johtaa riittämättömään tiivistykseen. Shenchin 3-tielaippapalloventtiilitehdas tarjoaa asentajille suositellun vääntömomenttitaulukon. Nämä asennuskohdat ovat tärkeitä venttiilin pitkäaikaisen vuotottoman toiminnan varmistamiseksi; noudata tarkasti teknisiä tietoja.

Asennuskohta 3: Putkilinjan tuki ja puhdistus

Ennen asennusta putkilinjan sisäpuoli on puhdistettava hitsauskuonan, rautalastujen, hiekan ja muiden epäpuhtauksien poistamiseksi. Venttiilin onteloon pääsevät vieraat esineet voivat naarmuttaa palloa tai tiivisteitä, mikä johtaa vuotoihin. Putkilinja on tuettava itsenäisesti; venttiili ei saa kestää putkilinjan painoa. Suurihalkaisijaiset T-laippapalloventtiilit ovat raskaita; putkilinjan vajoaminen voi vetää laipan irti keskeltä ja vahingoittaa tiivistettä. Korroosionkestävät T-laippapalloventtiilit on valmistettu WCB-, SUS304- tai SUS316L-materiaaleista ja niissä on kupari- tai ruostumaton teräsventtiili. Asennuspisteiden suorittamisen jälkeen kahvan tulee pyöriä vapaasti ilman jumiutumista; venttiili on sitten käyttövalmis.
