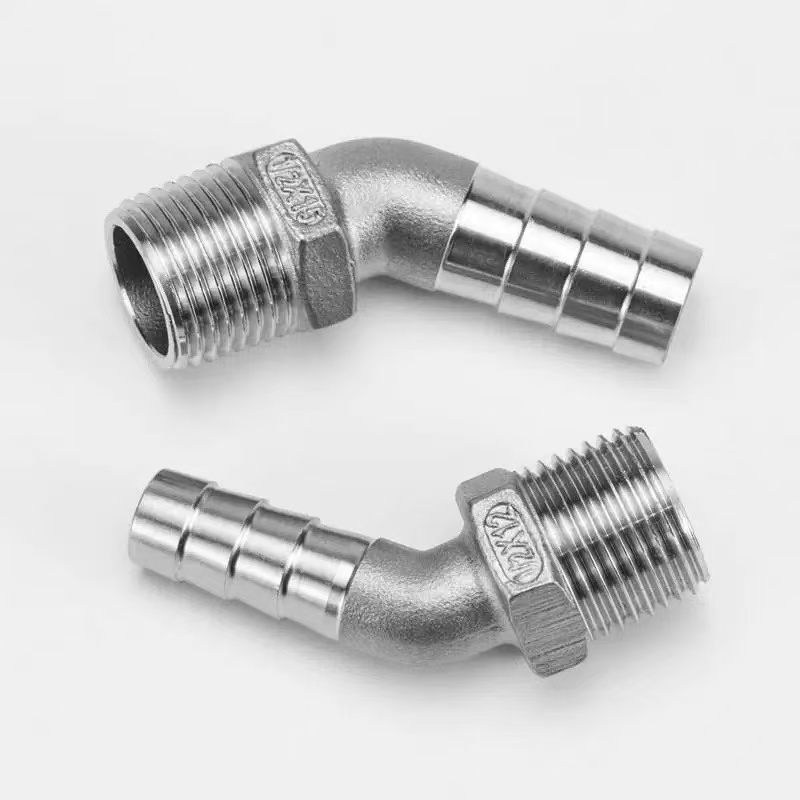

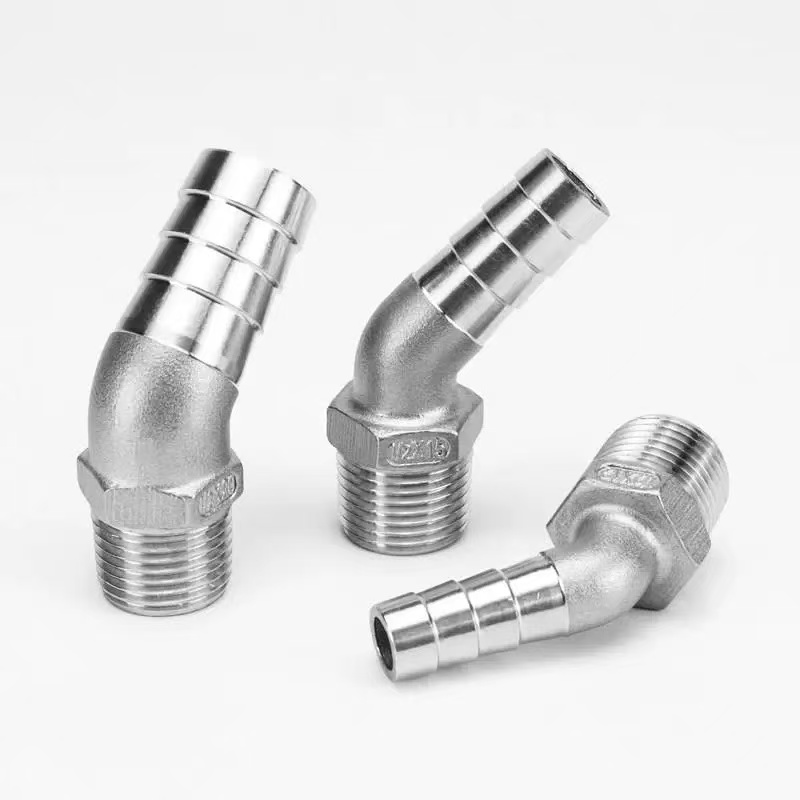

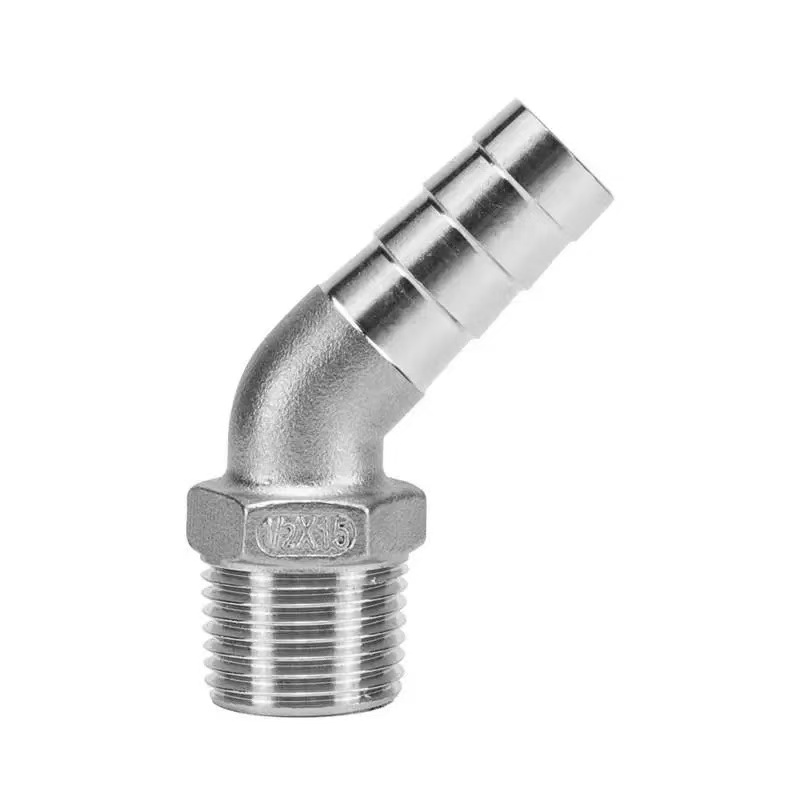

45 asteen kuusikulmainen uroskierteinen kyynärpää

Shenchi Factoryn 45 asteen kuusikulmainen uroskierteinen kulmaliitin on suunniteltu erityisesti sovelluksiin, jotka vaativat tasaista, 45 asteen suunnanvaihtoa siirryttäessä jäykistä putkista joustaviin letkuihin. Sen ulkokierrepää ruuvautuu tiukasti vastaavaan sisäkierteitettyyn liittimeen, mikä varmistaa vuotamattoman tiivistyksen metalliputkistossa. Piikkikäs letkun pää, kun se on työnnetty joustavaan letkuun, käyttää sarjaa vastakkaiseen kulmaan käännettyjä väkäsiä tarttumaan lujasti letkun sisäseinään; kun se on kiinnitetty letkunkiristimellä, se muodostaa vankan, liukastumisen estävän liitoksen. 45 asteen kulmassa oleva rakenne vähentää nesteen virtausvastusta verrattuna tavallisiin 90 asteen kulmiin, mikä tekee siitä ihanteellisen putkijärjestelmiin, joissa painehäviön minimoiminen on kriittinen vaatimus. Lisäksi liittimen keskellä sijaitseva kuusikulmainen runko helpottaa työkalujen pääsyä ja mahdollistaa nopean ja tehokkaan asennuksen.

Tuotteen tekniset tiedot

Kierre/piikkiliitos

Shenchin 45 asteen kuusikulmaisessa uroskierteisessä kulmaliittimessä on kaksikäyttöinen rakenne, joka mahdollistaa luotettavan siirtymisen jäykän letkun ja joustavien letkujen välillä:

Uroskierrepää: Tarkkuuskoneistetut ulkokierteet noudattavat tiukasti kansainvälisiä standardeja (saatavilla BSPT/NPT-vaihtoehdot). Poikkeuksellinen kierteiden säännöllisyys ne muodostavat metallin välisen tiivisteen, kun ne kiristetään naaraskierteisiä liittimiä, venttiilejä tai laitteita vasten, mikä varmistaa luotettavan tiivistyksen ilman liiallista vääntömomenttia. Kierrepinnat ovat sileät ja jäysteettömiä, mikä estää kierteiden vaurioitumisen asennuksen aikana.

Piikkipää: Tässä päässä on monirenkainen piikkirakenne optimoiduilla hampaiden kulmilla ja syvyyksillä. Kun joustava letku on työnnetty sisään, väkäset uppoavat letkun sisäseinään muodostaen monipisteisen mekaanisen otteen. Ruostumattomasta teräksestä valmistetun letkunkiristimen avulla kokoonpano saavuttaa yli 50 kg:n ulosvetovastuksen. Piikkipäätä on saatavana laajassa valikoimassa kokoja, jotka sopivat erilaisiin joustaviin letkuihin, joiden sisähalkaisija on 3–25 mm.

Paineluokitus

Shenchi 45-asteinen kuusikulmainen uroskierteinen kyynärpääliitin tarjoaa määritellyt paineluokitukset erilaisten käyttöolosuhteiden vaatimusten täyttämiseksi:

Vakiopaine: 1,6 MPa – sopii useimpiin asuin-, kaupallisiin ja kevyen teollisuuden sovelluksiin, kuten vesihuoltojärjestelmiin, maatalouden kastelujärjestelmiin ja yleisiin teollisuuden jäähdytysvesijärjestelmiin.

Korkeapaineinen vaihtoehto: 316L ruostumattomasta teräksestä valmistettujen sarjan luokitus on jopa 2,5 MPa - sopii sovelluksiin, joissa on korkeampi painevaatimus, kuten hydraulijärjestelmät ja korkeapainepesulaitteet.

Testausvarmistus: Jokaiselle erälle näitä Kiinassa valmistettuja 45 asteen kuusikulmaisia ​​uroskierteisiä kulmaliittimiä tehdään tiukka tehdaspainetestaus. Testipaine on asetettu 1,5 kertaa käyttöpaineeseen, mikä varmistaa pitkäaikaisen, vakaan ja vuotamattoman toiminnan nimellispaineella.

Lämpötila-painekäyrä: Käyttölämpötila-alueella -20 °C - 120 °C paineluokitus pysyy vakiona; tämän lämpötila-alueen ulkopuolella sallittua työpainetta on alennettava standardiohjeiden mukaisesti.

Yhteentoimivuus ja yhteensopivuus

Shenchi 45-asteinen kuusikulmainen uroskierteinen kyynärpää on suunniteltu ottamalla täysin huomioon maailmanlaajuisten markkinoiden yhteentoimivuus- ja yhteensopivuusvaatimukset:

Kierrestandardien yhteensopivuus: Saatavana useissa kierrestandardeissa – mukaan lukien BSPT (British Standard Pipe Taper) ja NPT (American National Pipe Taper) – yhteensopivuuden varmistamiseksi eri alueiden putkijärjestelmien kanssa. Asiakkaat voivat valita sopivat lankavaatimukset kohdemarkkinoidensa perusteella.

Letkun väkäsen kokovalikoima: Letkun väkäspäässä on laaja valikoima ulkohalkaisijatietoja, jotka kattavat koot 1/4 tuumasta 1 tuumaan (noin 6–25 mm). Tämä varmistaa yhteensopivuuden useimpien markkinoilla olevien joustavien letkutyyppien kanssa, mukaan lukien PVC-, kumi-, punotut ja PU-letkut.

Materiaalien yhteensopivuus: Tarjotaan kahdessa ruostumattomassa teräslaadussa – 304 ja 316L – erilaisten materiaalien yhteensopivuusvaatimusten täyttämiseksi. Grade 304 soveltuu vedelle ja lievästi syövyttäville aineille, kun taas Grade 316L sopii käytettäväksi öljyjen, maakaasun ja erittäin syövyttävissä ympäristöissä.

Merkkien välinen yhteentoimivuus: Valmistettu tiukasti kansainvälisten standardien mukaisesti, Shenchin korkean suorituskyvyn 45 asteen kuusikulmaiset uroskierteiset kyynärpäät ovat täysin vaihdettavissa suurten kotimaisten ja kansainvälisten merkkien liittimiin, mikä eliminoi kaikki yhteensopivuusongelmia koskevat huolenaiheet.

Miksi valita meidät?

1. Tehdashinnoittelu

Ensisijaisena lähdevalmistajana Shenchi eliminoi välittäjät tarjotakseen asiakkaille alennettuja hintoja 45 asteen kuusikulmaisista uroskierteisistä kyynärliittimistämme. Tämä varmistaa ylivertaisen arvon – parempien hintojen samaan laatuun tai korkeamman laadun samalla budjetilla.

2. Tiukka laadunvalvonta

Siitä hetkestä lähtien, kun raaka-aineet saapuvat laitoksellemme siihen asti, kun valmiit tuotteet lähtevät, jokainen Kiinassa valmistettu 45 asteen kuusikulmainen uroskierteinen kulmaliitos käy läpi monivaiheisen tarkastusprosessin. Suoritamme tiukat tarkastukset – mukaan lukien materiaalispektroskooppinen analyysi, kierre Go/No-Go-mittaus ja painetestaus – varmistaaksemme tuotteen ehdottoman yhdenmukaisuuden.

3. Vahvat mukautusmahdollisuudet

Shenchi tukee sekä ODM- että OEM-räätälöintiä, minkä ansiosta voimme räätälöidä tekniset tiedot, mitat, kierrestandardit, materiaalilaadut ja pintakäsittelyt asiakkaan erityisvaatimusten mukaisesti. Tarjoamme kattavan yhden luukun palvelua alusta suunnittelusta ja muottien kehityksestä massatuotantoon ja lopulliseen toimitukseen.
