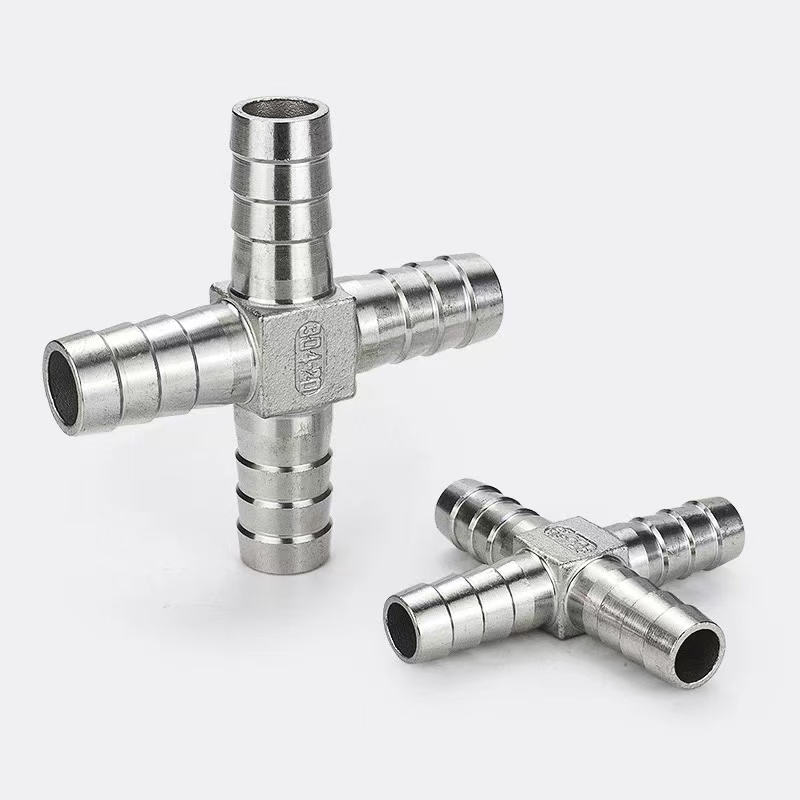

Cross-Type Pagoda vesiputkiliitin

Ammattimaisena putkiliitosten valmistajana Kiinassa Shenchi Factory tarjoaa Cross-Type Pagoda Water Pipe Fitting -nelisuuntaisen ohjauskomponentin. Sen päärungossa on neljä ristinmuotoista "pagodi"-porttia, jotka on suunniteltu jakamaan tasaisesti yksi nestesyöte kolmeen haaralinjaan tai yhdistämään useita tuloja yhdeksi. Messingistä, 304 ruostumattomasta teräksestä tai 316L ruostumattomasta teräksestä valmistettu tuotteella on erinomainen korroosionkestävyys ja se soveltuu käytettäväksi vedenkäsittelyssä, pneumaattisissa järjestelmissä, maatalouden kastelussa ja lääketieteellisissä laitteissa. Piikkiharjanteissa on liukumista estävä urasuunnittelu; kun niitä käytetään yhdessä letkunkiristimien kanssa, ne varmistavat turvallisen liitännän, helpottavat asennusta ja mahdollistavat tehokkaan "yksi sisään, kolme ulos" nesteen ohjauksen.

Tuotteen tekniset tiedot

Ydinkuvaus

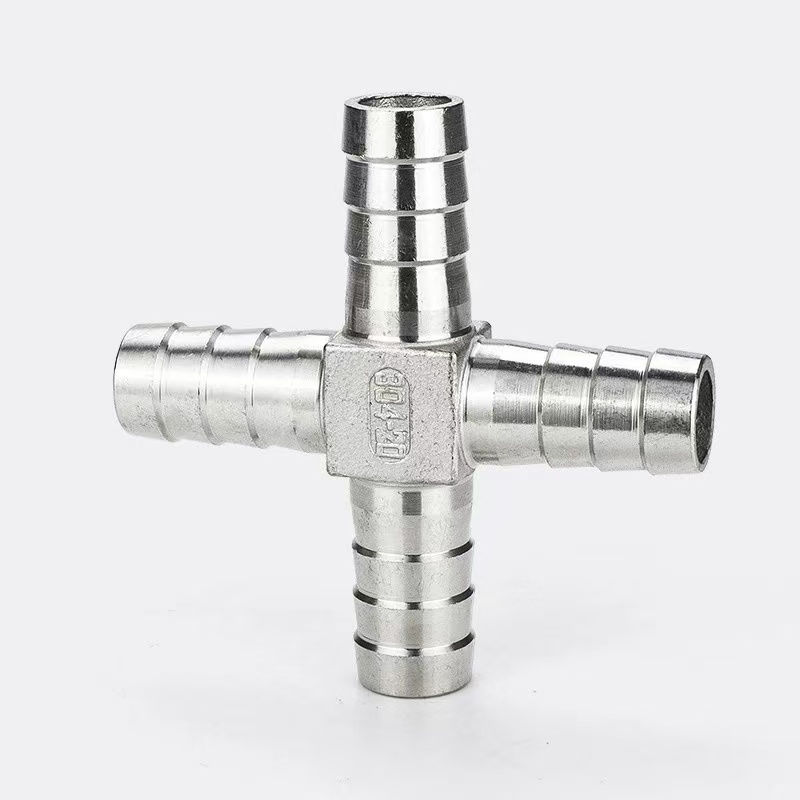

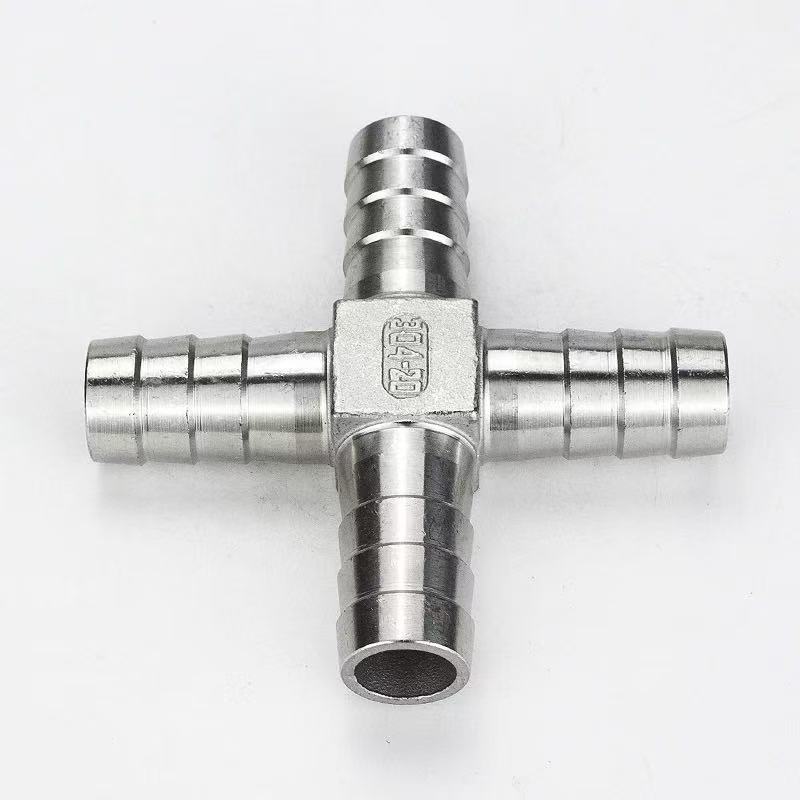

Cross-Type Pagoda Water Pipe Fitting on nelisuuntainen nesteen poistokomponentti. Sen päärungossa on neljä pagodyylistä piikkiporttia, jotka on järjestetty ristiin, ja ne on suunniteltu jakamaan tasaisesti yksi nestevirta kolmeen haaralinjaan tai yhdistämään useita nestevirtauksia yhdeksi kanavaksi.

1. Ristimuotoinen nelisuuntainen rakenne: Neljä porttia on järjestetty kohtisuoraan 90 asteen kulmiin, ja niissä on yksi tulo ja kolme ulostuloa. Tulo- ja lähtökonfiguraatiota voidaan säätää joustavasti asennussuunnan mukaan, mikä mahdollistaa erilaisia ​​liitäntämuotoja, kuten yksi-kolme-ulos tai kolme-yhdessä-lähtö.

2. Pagoda-tyylinen piikkimainen muotoilu: Jokaisessa portissa on asteittain kapeneva, moniportainen piikkiprofiili. Kun joustava letku työnnetään sisään, nämä väkäkset muodostavat useita tiivisterenkaita letkun sisäseinää vasten; kun se on kiinnitetty ruostumattomasta teräksestä valmistetun letkun puristimella, ulosvetovastus on huomattavasti suurempi kuin tavallisilla suoraliittimillä.

3. Tehokas kiertotoiminto: Verrattuna useiden T-liittimien käyttämiseen sarjassa, ristikkäinen rakenne suorittaa yksi-kolme-ulosohjauksen yhdessä yksikössä. Tämä vähentää liitososien ja mahdollisten vuotokohtien kokonaismäärää, mikä johtaa puhtaampaan ja virtaviivaisempaan putkistoon.

Korkea sopeutumiskyky

Shenchi Cross-Type Pagoda Water Pipe Fitting osoittaa poikkeuksellista mukautumiskykyä, joka pystyy täyttämään erilaisten skenaarioiden ja eritelmien putkiliitäntävaatimukset:

Sopeutuvuuden erityismitat:

Pehmeiden letkujen yhteensopivuus: Piikkipagodi on yhteensopiva useiden pehmeiden letkumateriaalien kanssa, mukaan lukien PU, PE, PVC, silikoni, nailon ja kumi, joten se soveltuu laajasti esimerkiksi vedenkäsittelyyn, pneumatiikkaan, lääketieteelliseen teknologiaan ja kemialliseen käsittelyyn.

Kokojen ja teknisten tietojen yhteensopivuus: Pagodin ulkohalkaisija kattaa seitsemän yleistä eritelmää – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm ja 20 mm – mikä mahdollistaa sen yhdistämisen erilaisten pehmeiden letkujen kanssa, joiden sisähalkaisija on 3–19 mm.

Asennussuuntauksen joustavuus: Ristimuotoinen nelisuuntainen rakenne tukee useita tulo-/lähtökokoonpanoja – kuten yksi sisään/kolme ulos, kolme sisään/yksi ulos ja kaksi sisään/kaksi ulos – mahdollistaen joustavan säädön todellisen putkilinjan asettelun mukaan.

Räätälöintiominaisuudet: Tarjoamme ODM- ja OEM-räätälöintipalveluita, joiden avulla voimme muokata pagodin väkäprofiilia, väkästen lukumäärää, porttien lukumäärää, pintakäsittelyä ja lasermerkintöjä asiakkaan piirustusten mukaisesti vastaamaan standardeista poikkeavia vaatimuksia.

Käyttöliittymän laajennus: Se voidaan yhdistää muihin saman sarjan tuotteisiin, kuten L-tyypin, T-tyypin ja paneelikiinnitteisiin pagodiliittimiin, jotta voidaan luoda kattavia ratkaisuja virtauksen jakamiseen, suunnanmuutokseen ja paneelien läpivientiliitäntöihin.
