L-tyypin Pagoda vesiputkiliitin

Tuotetyypit

Ammattimaisena kiinalaisena L-Type Pagoda -vesiputkiliittimien valmistajana Shenchi tarjoaa kaksi päätuotetyyppiä:

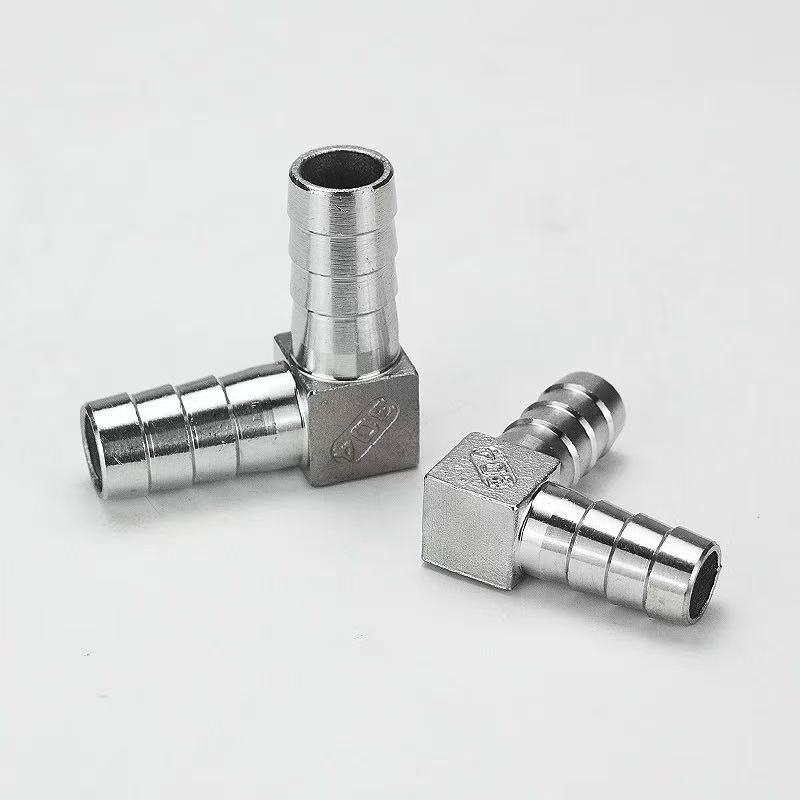

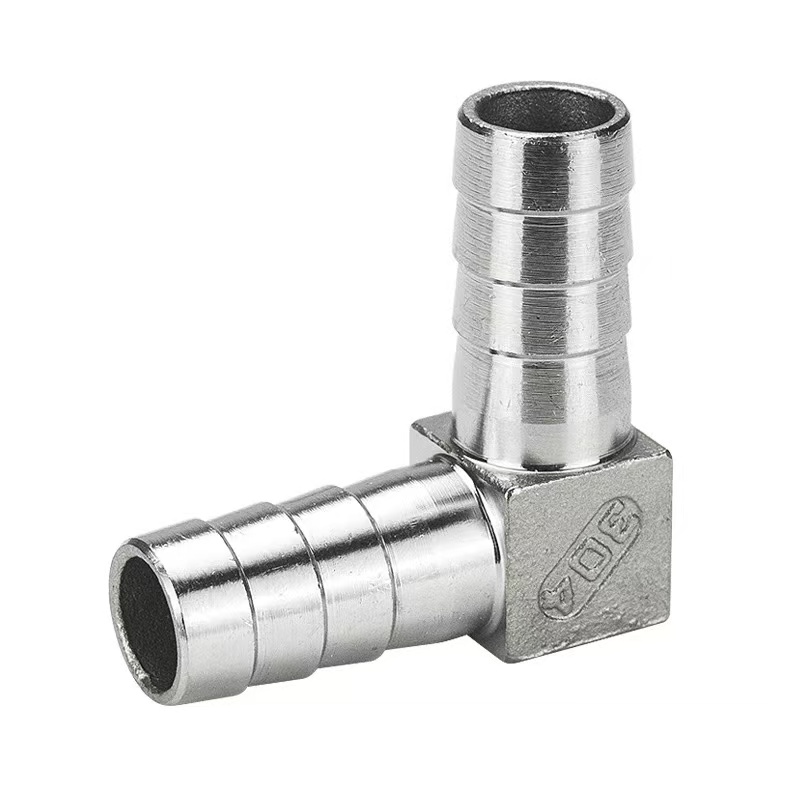

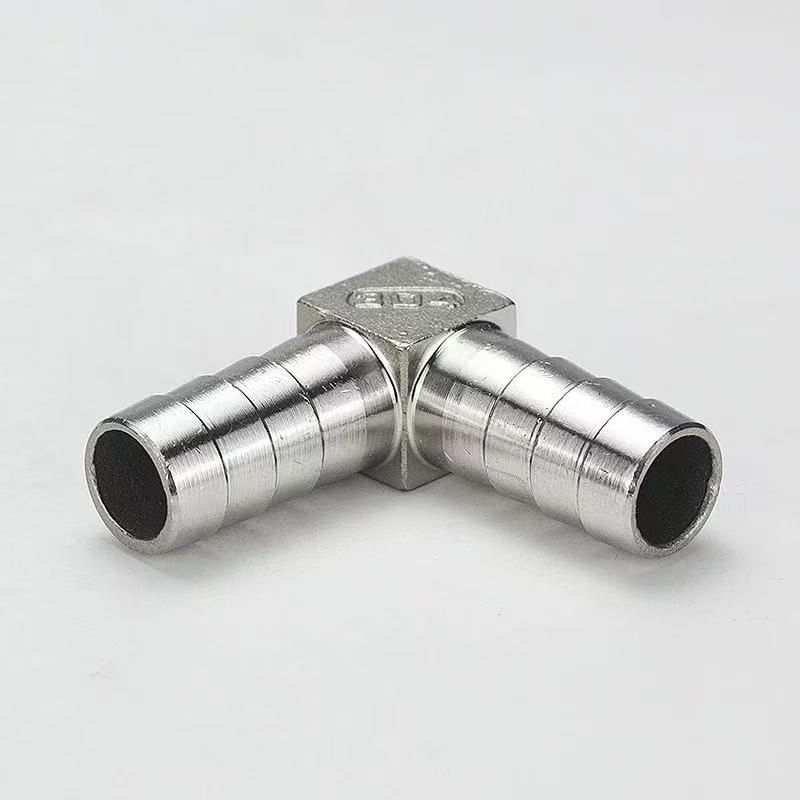

L-tyypin Pagoda-vesiputkiliitin: Molemmissa päissä on piikkimainen pagodirakenne, joka on suunniteltu luomaan 90 asteen suuntainen liitos kahden joustavan letkun välille.

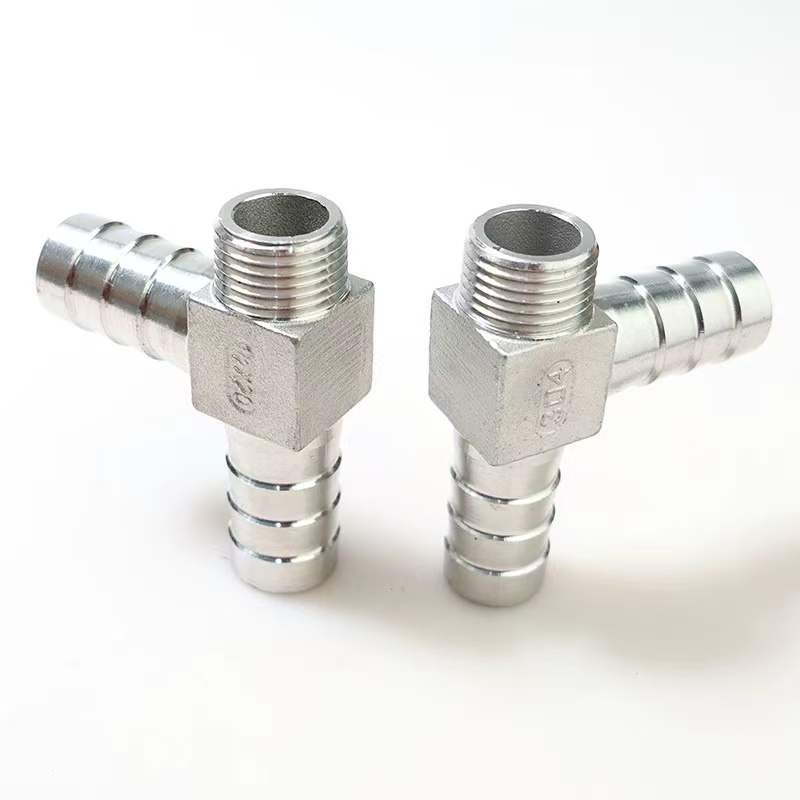

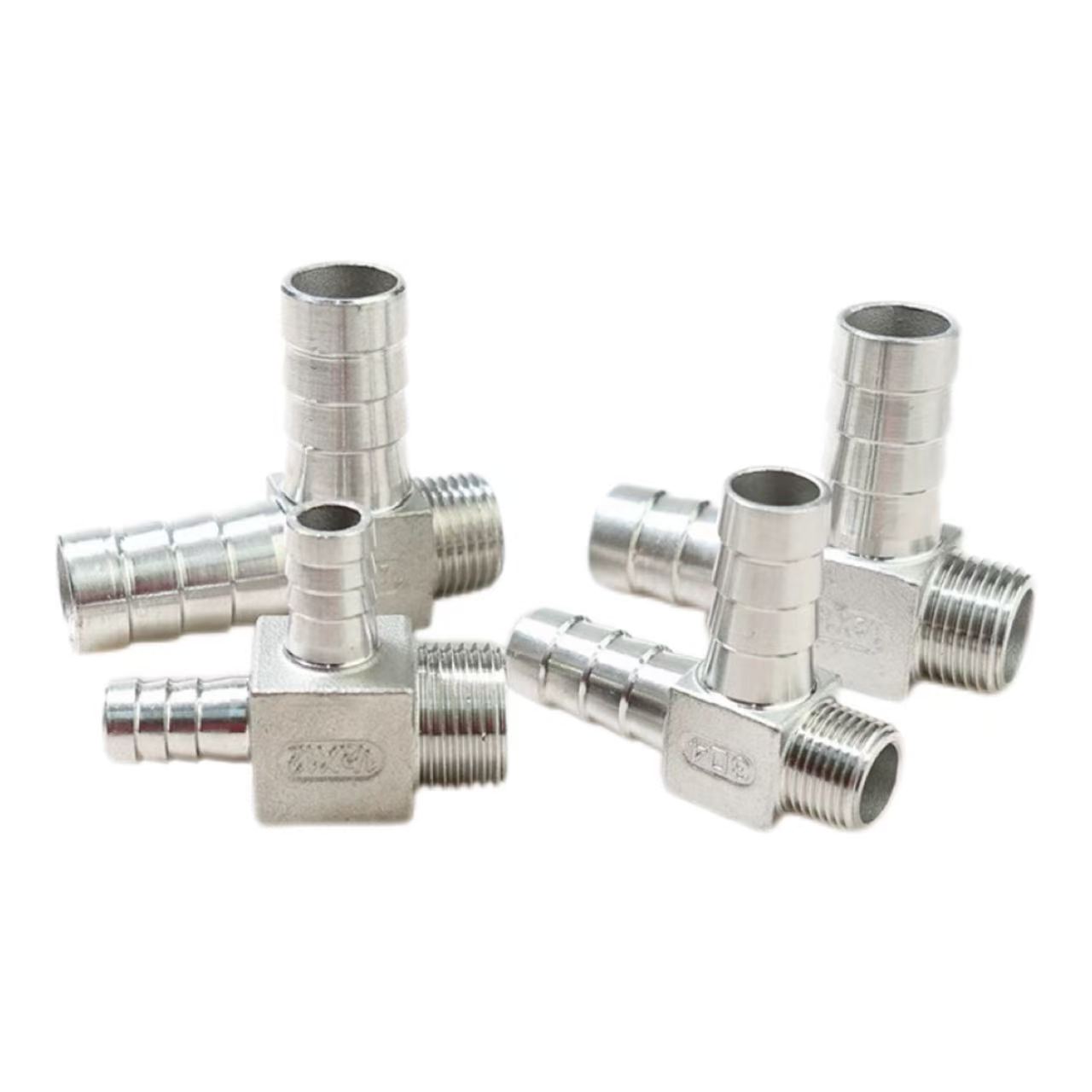

L-tyypin uroskierteinen pagodiliitin: Toisessa päässä on piikkimainen pagodirakenne liittämistä varten joustavaan letkuun, kun taas toisessa päässä on ulkoiset (uros) kierteet, jotka on suunniteltu luomaan 90 asteen suuntainen liitos letkun ja laitteen välille, jossa on sisäinen (naaras) kierreportti.

Molemmissa tyypeissä on 90 asteen kulmassa oleva muotoilu ja samat tiedot piikkipagodin päille. Niitä on saatavana useilla eri materiaaleilla: 304 ruostumaton teräs, 316L ruostumaton teräs tai messinki. Tärkein ero on liitäntätavassa: edellinen mahdollistaa suoran letku-letku-liitännän, kun taas jälkimmäinen mahdollistaa letkun ja laitteen välisen siirtymäliitännän, mikä tarjoaa joustavia valintavaihtoehtoja erilaisiin asennusskenaarioihin.

Mitä eroa on L-tyypin Pagoda-vesiputkiliittimellä ja L-tyypin uroskierteisellä pagodiliittimellä?

Ydinero: Shenchi L-Type Pagoda Water Pipe Connector -liittimessä on kaksoisväkäsliitäntä (molemmat päät ovat piikkipagodin päitä, jotka on suunniteltu liitettäväksi suoraan joustaviin letkuihin). L-tyypin uroskierteitetyn pagodiliittimen toisessa päässä on ulkokierre ja toisessa piikkipagodi, joka on suunniteltu liittämään joustava letku jäykkään putkeen tai venttiilirunkoon, jossa on sisäkierteet. Shenchi’s korkean suorituskyvyn L-tyypin Pagoda vesiputkiliittimet on taottu messingistä tai 304/316L ruostumattomasta teräksestä; niiden 90 asteen suorakulmainen rakenne on ihanteellinen putkistojen ohjaamiseen. Kaksiväkäinen muotoilu takaa tiukan ja varman otteen—varsinkin kun se on yhdistetty letkunkiristimiin—irtoamisen ja vuotamisen estämiseksi. Nämä liittimet kestävät erinomaisesti painetta, korroosiota ja ikääntymistä. 316L ruostumattomasta teräksestä valmistettu versio soveltuu erityisesti erittäin syövyttäviin ympäristöihin, kuten meriveteen tai kemialliseen käsittelyyn. Helposti asennettavat liittimet ovat ihanteellisia matalapaineletkuliitäntöihin putkistoissa, pneumaattisissa järjestelmissä ja teollisuuden nestesovelluksissa, ja ne tarjoavat poikkeuksellista vakautta ja kestävyyttä.

Tuotteen tekniset tiedot

Asennusohjeet

Shenchi-merkkinen L-Type Pagoda Water Pipe Connector, joka on valmistettu kansallisten standardien mukaan, on helppo asentaa. Seuraavien vaiheiden noudattaminen varmistaa luotettavan yhteyden:

Vaihe 1: Letkun leikkaaminen

Käytä erikoistunutta letkuleikkuria leikkaamaan letkun pää suoraksi ja litteäksi välttäen kulmikkaita leikkauksia tai purseita varmistaaksesi täydellisen istuvuuden pagodin väkäsiä vasten. Punotuissa tai vahvistetuissa letkuissa on suositeltavaa käyttää kuumaleikkausmenetelmää reunojen tiivistämiseksi ja rispaamisen estämiseksi.

Vaihe 2: Pagodan lopetusyhteys

Työnnä letku pystysuoraan pagodin päähän, kunnes letkun pinta koskettaa pagodiliittimen pohjaa. Pagodin väkäsissä on porrastettu rakenne, joka luo useita tiivisterenkaita, kun letku on asetettu. Korkeapainesovelluksissa kiinnitä liitäntä ruostumattomasta teräksestä valmistetun letkunkiristimen tai jousipidikkeen avulla; puristin tulee sijoittaa toisen ja kolmannen pagodin väkästen väliin.

Vaihe 3: Kierrepään yhteys

Valitse sopiva tiivistysmenetelmä kierteitetylle päälle sen spesifikaatioiden perusteella: G-kierteet (rinnakkaisputken kierteet) vaativat kumi- tai kuparitiivisteen tiivistämiseen; NPT- tai R-kierteet (kapenevat putkikierteet) vaativat 3–5 kierrosta PTFE-kierretiivistenauhaa ennen kiristämistä. Kun kiristät, käytä jakoavainta liittimen kuusikulmaiseen runkoon estääksesi vääntömomentin siirtymisen letkun liitäntäkohtaan.

Vaihe 4: Painetestaus

Suorita asennuksen päätyttyä staattinen painetesti 1,5-kertaisella järjestelmän käyttöpaineella. Jos vuotoja ei havaita tämän paineen ylläpitämisen jälkeen 3 minuutin ajan, kokoonpano on valmis käytettäväksi. Tämän sarjan vastaavan L-tyypin uroskierteisen pagodiliittimen asennusmenettely on identtinen – eroaa vain kierretyypistä – mikä mahdollistaa joustavan valinnan erityisten liitäntävaatimusten perusteella.

Sovelluskentät

1. Vedenkäsittelylaitteet

L-Type Pagoda Water Pipe Connector on suunniteltu 90 asteen suuntaisiin liitäntöihin PE- ja PU-letkujen välillä vedenpuhdistimissa, vedenpehmentijöissä ja RO (käänteisosmoosi) -järjestelmissä. Valmistettuna 316L ruostumattomasta teräksestä se täyttää elintarvikeluokan hygieniavaatimukset. Saman sarjan L-tyypin uroskierteinen pagodiliitin on saatavana sovelluksiin, joissa laiteliitännässä on sisäinen (naaras) kierre.

2. Pneumaattiset automaatiojärjestelmät

Käytetään pneumaattisten letkujen reitittämiseen ilmakompressoreissa, pneumaattisten venttiilien jakoputkissa ja automatisoiduissa kokoonpanolinjoissa. Sen L-muotoinen rakenne säästää laitteen sisäistä tilaa, kun taas yhteensopivuus pikaliittimien kanssa helpottaa nopeaa kokoonpanoa, purkamista ja huoltoa.

3. Saniteettitavarat ja kodinkoneet

Yhdistää vedenottoletkut älykäymälöihin, astianpesukoneisiin, pesukoneisiin ja vastaaviin laitteisiin. Messingistä valmistettu L-tyypin Pagoda Water Pipe Connector tarjoaa erinomaisen lämmönjohtavuuden, joten se sopii kuumavesilinjoihin. L-tyypin uroskierteinen pagodiliitin on suunniteltu mukautumaan laajempaan valikoimaan tuoduista laitteista löytyviä liitäntästandardeja.

4. Teollisuuden jäähdytys- ja voitelujärjestelmät

Käytetään työstökoneiden jäähdytyslinjoissa ja hydraulisissa voitelujärjestelmissä. Ruostumattomasta teräksestä valmistettu rakenne tarjoaa erinomaisen korroosionkestävyyden, mikä mahdollistaa luotettavan suorituskyvyn vaativissa ympäristöissä, joihin liittyy öljysumua, leikkausnesteitä ja vastaavia monimutkaisia ​​käyttöolosuhteita.
