Laipion piikkilanka

Shenchi esittelee korkealaatuiset Bulkhead Barbed Fittings -liittimet, jotka on erityisesti suunniteltu letkujen reitittämiseen laitepaneelien läpi samalla kun ne tarjoavat luotettavan tiivistyksen. Messingistä, SUS304 ja SUS316L ruostumattomasta teräksestä valmistetut liittimet tarjoavat vahvan korroosionkestävyyden ja sopivat monenlaisiin työolosuhteisiin.

Tuotteen rakenne

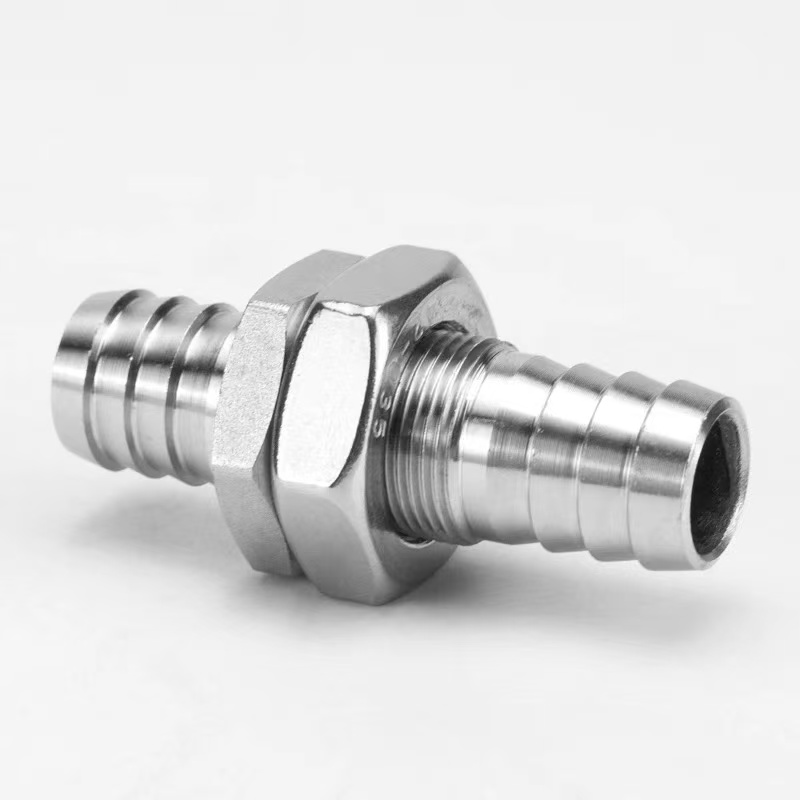

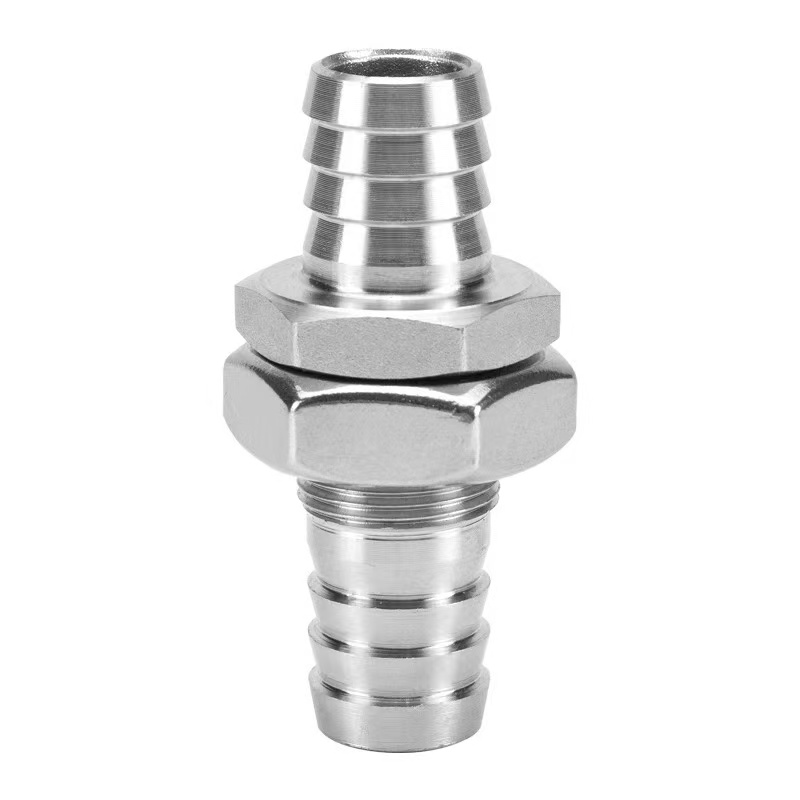

Bulkhead Barbed Fittingin rakenne sisältää laipion kierteet, lukkomutterin ja piikkiletkuliitännät. Asennuksen aikana tarvitaan vain paneelin reikä; mutterin kiristäminen viimeistelee kiinnitys- ja tiivistysprosessin.

Piikkipäässä on liukumista estävä urarakenne, joka varmistaa turvallisen liitännän käytettäessä letkunkiristimen kanssa. Näitä varusteita käytetään laajalti ohjauskaapeissa, vedenkäsittelylaitteissa, lääketieteellisissä instrumenteissa ja muilla niihin liittyvillä aloilla.

Tuotteen tekniset tiedot

Rakenteelliset edut

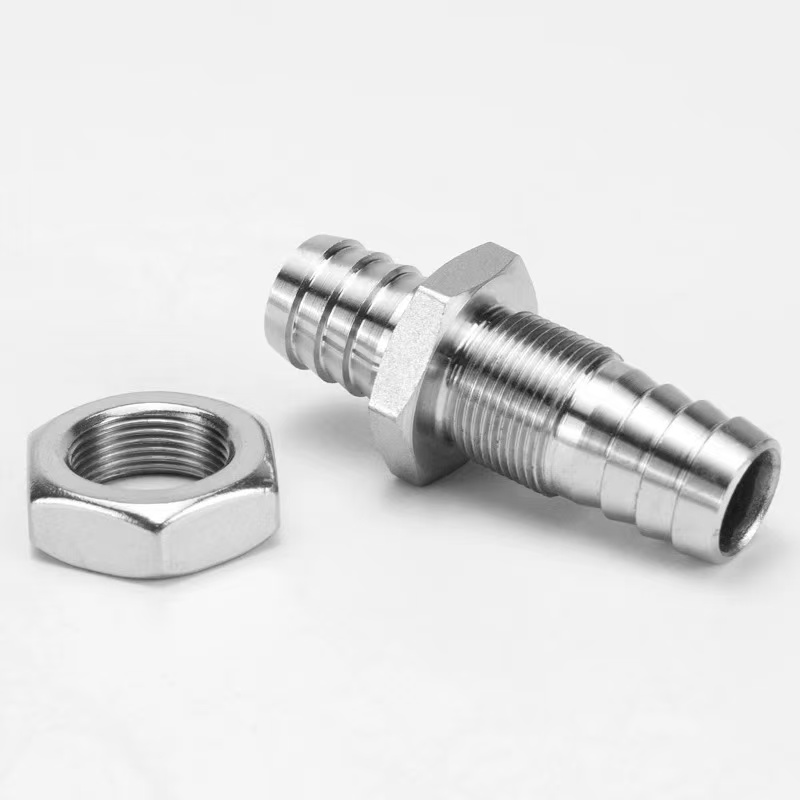

Bulkhead Barbed Fitting on putkiliitin, joka on erityisesti suunniteltu letkujen reitittämiseen laitepaneelien, koteloiden tai laipioiden läpi samalla kun ne tarjoavat kiinteän tiivistyksen. Sen päärakenne sisältää laipion kierreosan, lukkomutterin, tiivistetiivisteen ja piikkiletkuliitoksen. Asennuksen aikana paneeliin tarvitsee tehdä vain vastaavan halkaisijan omaava reikä. Liittimen kierreosa viedään reiän läpi ja mutteri kiristetään vastakkaiselta puolelta kiinnitys- ja tiivistysprosessin viimeistelemiseksi.

1. Laipion kiinnitysrakenne:Kierreosan pituus on sovitettu yleisiin paneelipaksuuksiin. Kun lukkomutteri on kiristetty, se muodostaa jäykän kiinnityksen paneeliin, mikä varmistaa, että liitos pysyy tukevasti myös ulkoisten vetovoimien alla.

2. Piikkiletkuliitäntä:Paneelin toisella tai molemmilla puolilla on väkäset kartiomaiset hampaat letkun asettamista ja tiiviin liitoksen muodostamista varten letkunkiristimellä. Piikkipäässä on kaksinkertainen liukumista estävä urarakenne, joka tarjoaa huomattavasti paremman ulosvetovastuksen kuin tavalliset liittimet.

3. Sinetöintijärjestelmä:Paneelin molemmilla puolilla on kumitiivisteet tai O-renkaat. Kun mutteria kiristetään, tiiviste puristuu kokoon, jolloin saadaan vesitiivis ja pölytiivis tiivistys paneelin aukossa ja suojausluokka on IP65 tai korkeampi.

Asennusmenetelmä

Shenchin kestävät Bulkhead Barbed Fittings -liittimet on helppo asentaa. Turvallinen ja tiivis yhteys voidaan saavuttaa vain kuudessa vaiheessa:

Vaihe 1: Paneelin reiän valmistelu

Tee paneeliin vastaava pyöreä reikä kierreosan ulkohalkaisijan perusteella. Varmista, että reiän reuna on sileä ja purseeton, jotta vältytään tiivistetiivisteen vaurioitumiselta.

Vaihe 2: Asenna tiivistetiiviste

Työnnä mukana toimitettu EPDM-tiivistetiiviste kierreosaan painamalla se kiinnitysalustaa vasten. Jos paneelin molemmilla puolilla tarvitaan tiivistettä, aseta yksi tiiviste kummallekin puolelle.

Vaihe 3: Aseta paneelin läpi

Työnnä kierreosa reikään paneelin toiselta puolelta varmistaen, että liittimen pohja koskettaa paneelia tiivistetiivisteen välissä.

Vaihe 4: Kiristä lukitusmutteri

Ruuvaa lukkomutteri kierreosaan paneelin vastakkaisesta puolelta ja kiristä se vähitellen jakoavaimella. Suositeltu vääntömomentti: 5–8 N·m messinkimateriaaleille ja 8–12 N·m ruostumattomalle teräkselle. Pidä liittimen runko paikallaan kiristyksen aikana.

Vaihe 5: Liitä letku

Valitse erittely, jossa väkäsen ulkohalkaisija on 0,5–1 mm suurempi kuin letkun sisähalkaisija. Työnnä letku pystysuoraan piikkipäähän, kunnes se saavuttaa alustan. Käytä korkeapainesovelluksissa ruostumattomasta teräksestä valmistettua letkunkiristintä ja kiinnitä se toisen ja kolmannen väkäsen väliin.

Vaihe 6: Tiivisteen eheystesti

Suorita staattinen painetesti 1,5-kertaisella käyttöpaineella. Jos vuotoa ei tapahdu kolmeen minuuttiin, asennus on pätevä.
